CHASERVO DS06 – 7,4 mm DS-Servo, 2 kg
CHASERVO DS06 – 7,4 mm DS-Servo, 2 kg
Art.Nr. CHA-DS06
Produktbeschreibung

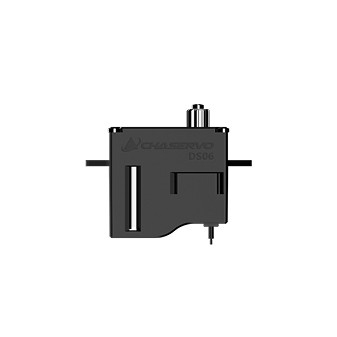

CHASERVO DS06 – 7,4 mm DS-Servo, 2 kg
Das CHASERVO DS06 ist ein 7,4 mm dünnes DS-Servo mit Coreless-DC (Hollow Cup)-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 2,00 kg·cm Haltemoment (1,8 kg·cm Stellmoment) und stellt 60° in 0,07 s – bei nur 6,1 g Gewicht.
- Spannungsbereich 3,3 – 9,0 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 0,90 kg·cm @ 3,5 V · 1,65 kg·cm @ 6 V · 2,00 kg·cm @ 8,4 V.
- Stellzeit 0,12 s/60° @ 3,4 V · 0,08 s/60° @ 6 V · 0,07 s/60° @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor.
- Abtrieb 15T, 4 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Ein Flächenservo für Segler, Motormodelle und Jets bis etwa 3 m Spannweite: Querruder, Wölbklappen und Landeklappen, aber auch Höhen- und Seitenruder an kompakten Modellen. Die Ausführung H ist für den liegenden Einbau in dünnen Flächen gedacht.
Technische Daten
| Ausführung | DS06 |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 3,3 – 9,0 V |
| Verzahnung | 15T, 4 mm |
| Gehäusematerial | High Quality Technopolymer |
| Getriebematerial | Hardened Steel + Plastic |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC (Hollow Cup) |
| Betriebsfrequenz | 1520 µs / 20 kHz |
| Impulsweite | 900 µs – 2100 µs |
| Programmierbar | Ja |
| Abmessungen | 20 x 7,4 x 18,7 mm |
| Gewicht | 6,1 g |
| Haltemoment | 0,90 kg·cm @ 3,5 V · 1,65 kg·cm @ 6 V · 2,00 kg·cm @ 8,4 V |
| Stellmoment | 0,8 kg·cm @ 3,5 V · 1,5 kg·cm @ 6 V · 1,8 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,12 s/60° @ 3,4 V · 0,08 s/60° @ 6 V · 0,07 s/60° @ 8,4 V |
| Max. Strom | 0,30 A @ 3,5 V · 0,58 A @ 6 V · 0,67 A @ 8,4 V |
Lieferumfang
Servo inkl. Verkabelung, Adapter für liegenden Einbau, Kunststoff-Servohebel, Befestigungsmaterial.
Passendes Zubehör
- CHASERVO Getriebesatz DS06
- Aluminium-Servohebel 15T/4 mm: Servohebel 0415.04 DLG/F3K, Servohebel 0415.13
- CHASERVO Programming Tool #5 zum Programmieren
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
Downloads
| Datei | Dateigröße |
|---|---|
| product_saftey_information_accessories.pdf (2.63 MB) | 2.63 MB |
| produktsicheheitshinweis_Zubehoer.pdf (2.63 MB) | 2.63 MB |
| CHASERVO_DS06_Datenblatt.pdf (0.66 MB) | 0.66 MB |
