CHASERVO DS115 – 11,5 mm DS-Servo, 6 kg
CHASERVO DS115 – 11,5 mm DS-Servo, 6 kg
Art.Nr. CHA-DS115
CHASERVO DS115 – 11,5 mm DS-Servo, 6 kg: 6,0 kg·cm Haltemoment, Stellzeit, 15 g, 23 x 11,5 x 24,5 mm.
Produktbeschreibung

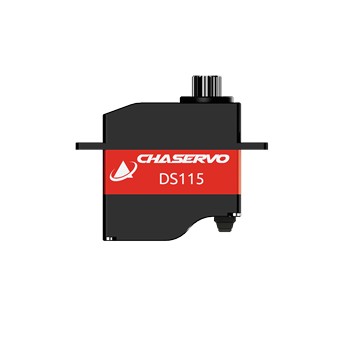

CHASERVO DS115 – 11,5 mm DS-Servo, 6 kg
Das CHASERVO DS115 ist ein 11,5 mm dünnes DS-Servo mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 6,0 kg·cm Haltemoment (5,40 kg·cm Stellmoment) – bei nur 15 g Gewicht.
- Spannungsbereich 4,0 – 9,0 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 3,6 kg·cm @ 3,5 V · 5,5 kg·cm @ 6 V · 6,0 kg·cm @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor. 2 Kugellager.
- Abtrieb 25T, 5 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Kompakt genug für die Fläche, stark genug fürs Leitwerk: ein universelles Servo für Jets, Kunstflug- und Großsegler, in denen Standardservos nicht mehr in die Fläche passen.
Technische Daten
| Abmessungen | 23 x 11,5 x 24,5 mm |
| Gewicht | 15 g |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 4,0 – 9,0 V |
| Verzahnung | 25T, 5 mm |
| Gehäusematerial | High Quality Technopolymer and Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC |
| Kugellager | 2 Kugellager |
| Betriebsfrequenz | 1520 µs / 333 Hz |
| Impulsweite | 900 µs – 2100 µs |
| Programmierbar | Ja |
| Haltemoment | 3,6 kg·cm @ 3,5 V · 5,5 kg·cm @ 6 V · 6,0 kg·cm @ 8,4 V |
| Stellmoment | 3,24 kg·cm @ 3,5 V · 4,95 kg·cm @ 6 V · 5,40 kg·cm @ 8,4 V |
Lieferumfang
Servo inkl. Verkabelung, Kunststoff-Servohebel, Befestigungsmaterial.
Passendes Zubehör
- Aluminium-Servohebel 25T/5 mm: Servohebel 0525.20, Servohebel 25T-5 rot
- CHASERVO Programming Tool #5 zum Programmieren
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
Downloads
| Datei | Dateigröße |
|---|---|
| product_saftey_information_accessories.pdf (2.63 MB) | 2.63 MB |
| produktsicheheitshinweis_Zubehoer.pdf (2.63 MB) | 2.63 MB |
| CHASERVO_DS115_Datenblatt.pdf (0.67 MB) | 0.67 MB |
