CHASERVO HV06H – 6 mm HV-Servo, 2,65 kg
CHASERVO HV06H – 6 mm HV-Servo, 2,65 kg
Art.Nr. CHA-HV06H
Produktbeschreibung

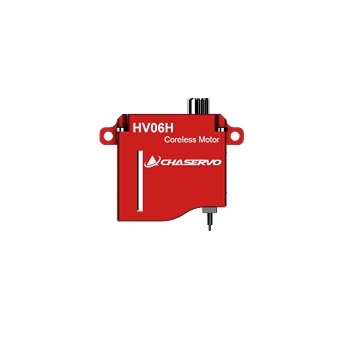

CHASERVO HV06H – 6 mm HV-Servo, 2,65 kg
Das CHASERVO HV06H ist ein 6 mm dünnes HV-Servo (Hochvolt) mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 2,2 kg·cm Haltemoment (2,0 kg·cm Stellmoment) und stellt 60° in 0,06 s – bei nur 6,1 g Gewicht. Die Ausführung H ist für den horizontalen (liegenden) Einbau in flachen Flächen ausgelegt – Bauform siehe Datenblatt im Download.
- Spannungsbereich 3,3 – 9,0 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 1,65 kg·cm @ 6 V · 2,2 kg·cm @ 7,4 V · 2,65 kg·cm @ 8,4 V.
- Stellzeit 0,07 s/60° @ 6 V · 0,06 s/60° @ 7,4 V · 0,05 s/60° @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor. 2 Kugellager.
- Abtrieb 15T, 4 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Dünner geht kaum: Das Servo verschwindet komplett in schlanken Flächenprofilen und ist die erste Wahl für Querruder, Wölbklappen und Landeklappen an Seglern (F3K, F3J, F5J, Hangsegler) sowie an kleinen Jets und Elektromodellen.
Technische Daten
| Abmessungen | 19 x 6 x 18,5 mm |
| Gewicht | 6,1 g |
| Verzahnung | 15T, 4 mm |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 3,3 – 9,0 V |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Kugellager | 2 Kugellager |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC |
| Betriebsfrequenz | 1520 µs / 20 kHz |
| Impulsweite | 900 µs – 2100 µs |
| Programmierbar | Ja |
| Haltemoment | 1,65 kg·cm @ 6 V · 2,2 kg·cm @ 7,4 V · 2,65 kg·cm @ 8,4 V |
| Stellmoment | 1,5 kg·cm @ 6 V · 2,0 kg·cm @ 7,4 V · 2,2 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,07 s/60° @ 6 V · 0,06 s/60° @ 7,4 V · 0,05 s/60° @ 8,4 V |
| Max. Strom | 0,61 A @ 6 V · 0,63 A @ 7,4 V · 0,67 A @ 8,4 V |
| Ausführung | HV06H |
Lieferumfang
Servo, Kunststoff-Servohebel, Befestigungsmaterial.
Passendes Zubehör
- CHASERVO Getriebesatz HV06/LV06
- Aluminium-Servohebel 15T/4 mm: Servohebel 0415.04 DLG/F3K, Servohebel 0415.13
- CHASERVO Programming Tool #5 zum Programmieren

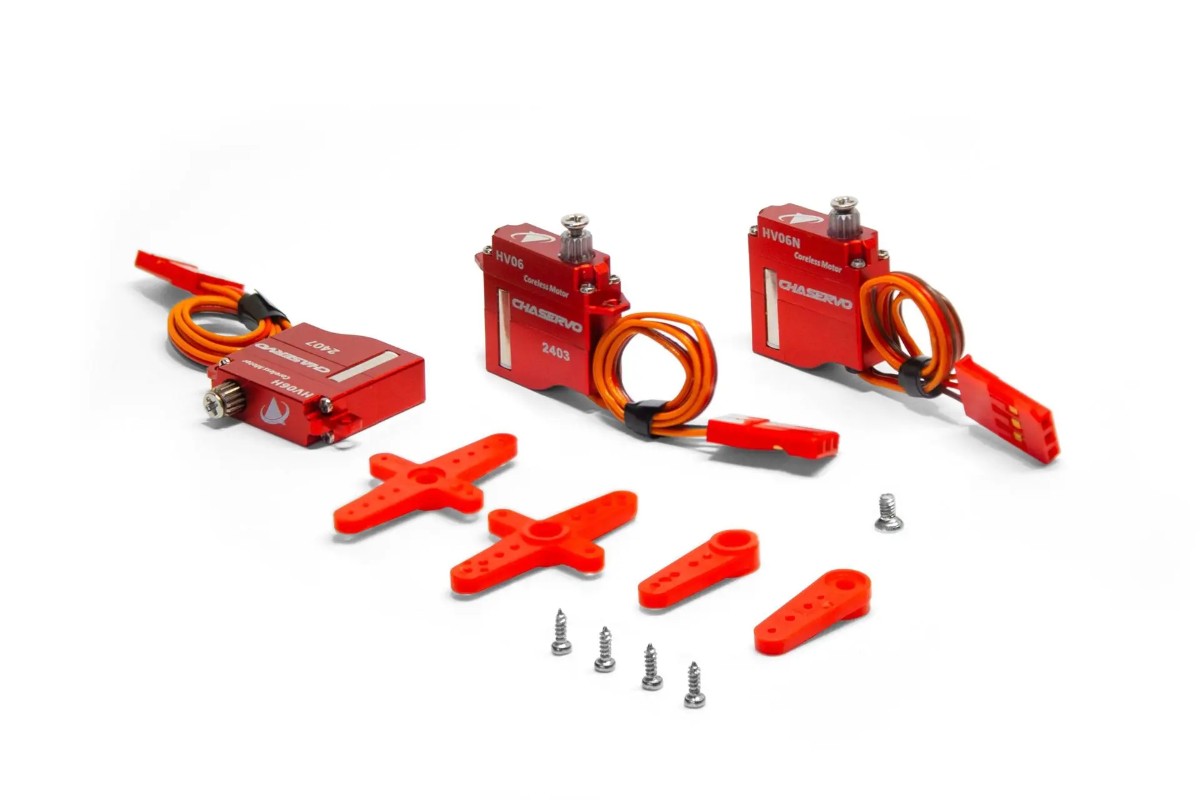

Weitere Ausführungen: CHASERVO HV06, CHASERVO HV06N
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
Downloads
| Datei | Dateigröße |
|---|---|
| product_saftey_information_accessories.pdf (2.63 MB) | 2.63 MB |
| produktsicheheitshinweis_Zubehoer.pdf (2.63 MB) | 2.63 MB |
| CHASERVO_HV06_Datenblatt.pdf (0.79 MB) | 0.79 MB |
