CHASERVO HV120H – 12 mm HV-Servo, 28 kg
CHASERVO HV120H – 12 mm HV-Servo, 28 kg
Art.Nr. CHA-HV120H
Produktbeschreibung

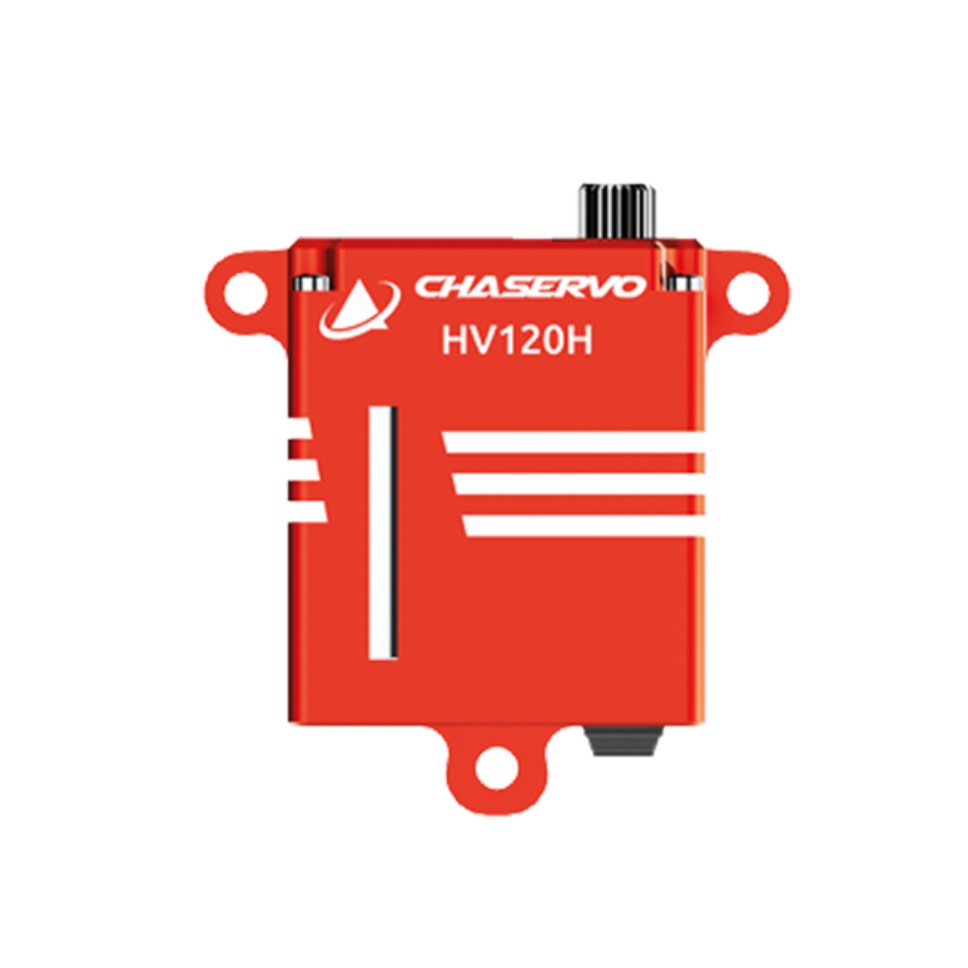

CHASERVO HV120H – 12 mm HV-Servo, 28 kg
Das CHASERVO HV120H ist ein 12 mm dünnes HV-Servo (Hochvolt) mit 4-Pol-Brushless-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 25,0 kg·cm Haltemoment (15,0 kg·cm Stellmoment) und stellt 60° in 0,11 s – bei nur 37 g Gewicht. Die Ausführung H ist für den horizontalen (liegenden) Einbau in flachen Flächen ausgelegt – Bauform siehe Datenblatt im Download.
- Spannungsbereich 4,8 – 8,4 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 18,0 kg·cm @ 4,8 V · 22,0 kg·cm @ 6 V · 25,0 kg·cm @ 7,4 V · 28,0 kg·cm @ 8,4 V.
- Stellzeit 0,16 s/60° @ 4,8 V · 0,13 s/60° @ 6 V · 0,11 s/60° @ 7,4 V · 0,09 s/60° @ 8,4 V.
- Kontaktloser Hall-Sensor – verschleißfrei, ohne Poti-Rauschen.
- Abtrieb 25T, 6 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Kompakt genug für die Fläche, stark genug fürs Leitwerk: ein universelles Servo für Jets, Kunstflug- und Großsegler, in denen Standardservos nicht mehr in die Fläche passen.
Technische Daten
| Abmessungen | 30 x 12 x 35 mm |
| Gewicht | 37 g |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 4,8 – 8,4 V |
| Verzahnung | 25T, 6 mm |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Positionssensor | kontaktlos (Hall-Sensor) |
| Motor | 4-Pol-Brushless |
| Betriebsfrequenz | 1520 µs / 333 Hz |
| Impulsweite | 500 µs – 2500 µs |
| Programmierbar | Ja |
| Haltemoment | 18,0 kg·cm @ 4,8 V · 22,0 kg·cm @ 6 V · 25,0 kg·cm @ 7,4 V · 28,0 kg·cm @ 8,4 V |
| Stellmoment | 10,0 kg·cm @ 4,8 V · 12,0 kg·cm @ 6 V · 15,0 kg·cm @ 7,4 V · 18,0 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,16 s/60° @ 4,8 V · 0,13 s/60° @ 6 V · 0,11 s/60° @ 7,4 V · 0,09 s/60° @ 8,4 V |
| Ausführung | HV120H |
Passendes Zubehör
- CHASERVO Servorahmen für HV120H
- CHASERVO Getriebesatz HV120
- Aluminium-Servohebel 25T/6 mm: Servohebel 0625.0T rot, Servohebel 0625.11, Servohebel 0625.23, Servohebel 0625.23T, Servohebel 0625.25T rot, Servohebel 0625.32, Servohebel 0625.38, Servohebel 0625.40, Servohebel 0625.50, Servohebel 0625.60, Servohebel 25T-6B, Servohebel 25T-6C, Servoscheibe 0625.6D, Doppelhebel 0625.25T, Doppelhebel 0625.45 rot mit Offset
- CHASERVO Programming Tool #5 zum Programmieren
Weitere Ausführungen: CHASERVO HV120
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
