CHASERVO HV2005 – 20 mm HV-Servo, 22,5 kg
CHASERVO HV2005 – 20 mm HV-Servo, 22,5 kg
Art.Nr. CHA-HV2005
CHASERVO HV2005 – 20 mm HV-Servo, 22,5 kg: 20 kg·cm Haltemoment, 0,055 s/60° Stellzeit, 81 g, 40,5 x 20 x 40 mm.
Produktbeschreibung
CHASERVO HV2005 – 20 mm HV-Servo, 22,5 kg

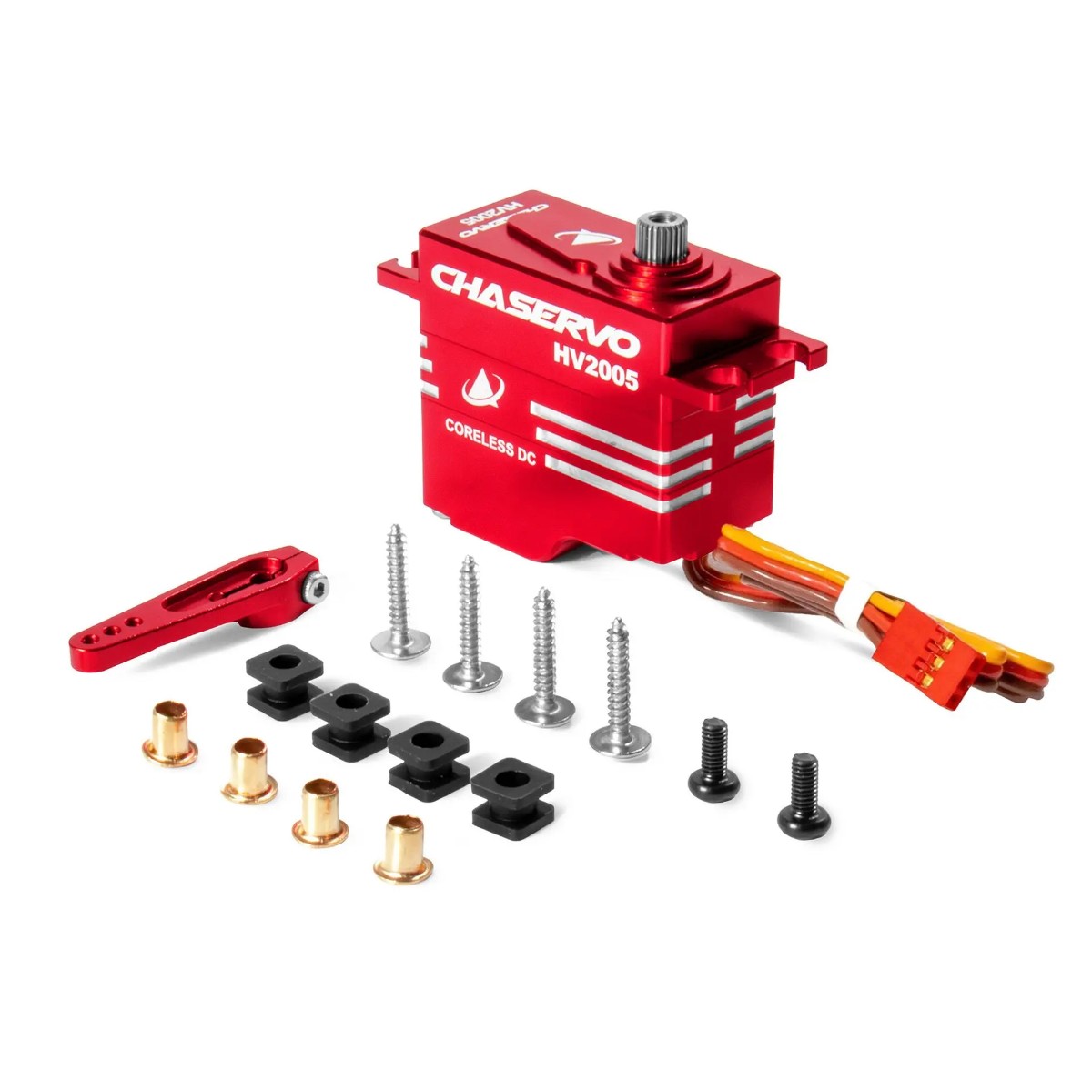

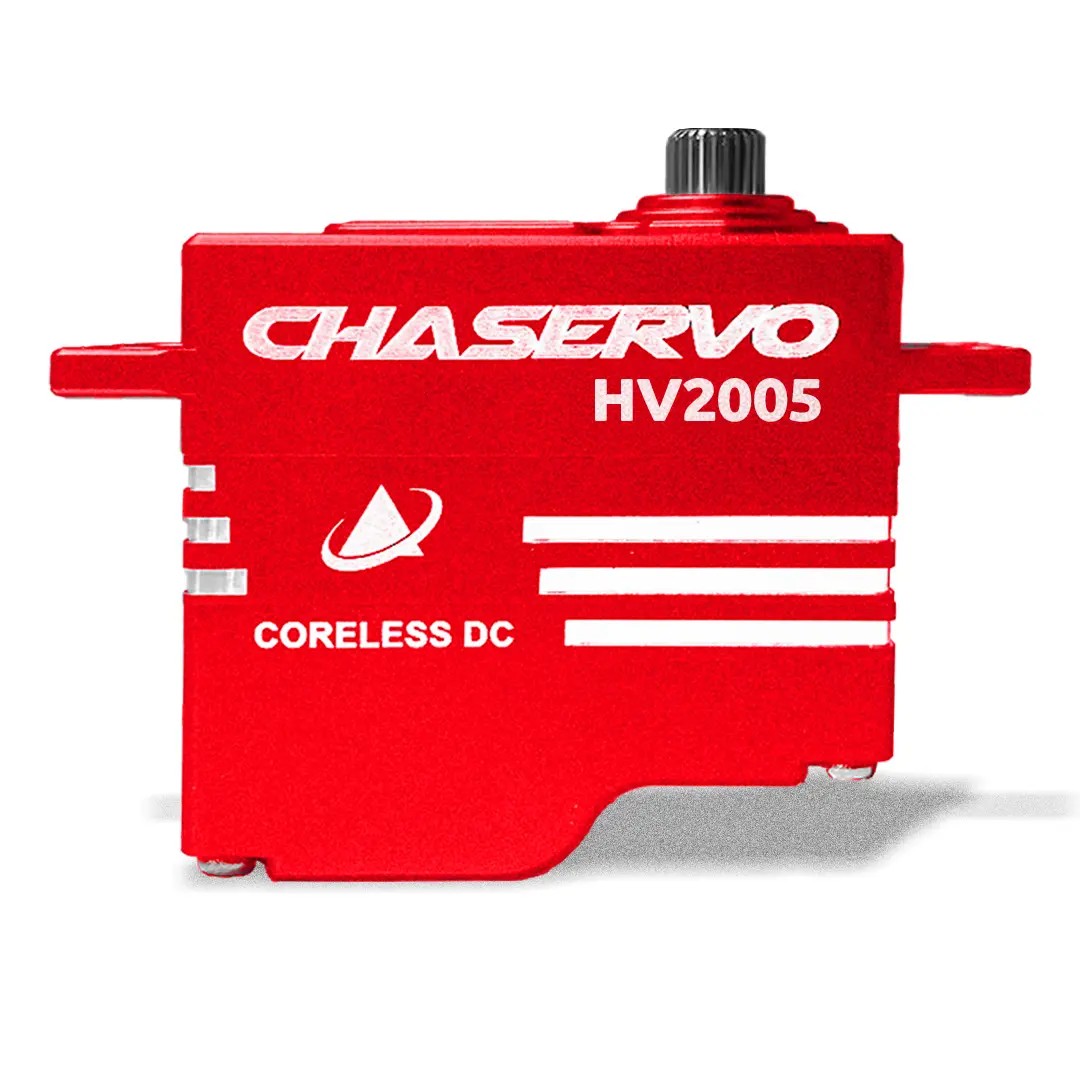

Das CHASERVO HV2005 ist ein 20 mm dünnes HV-Servo (Hochvolt) mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 20 kg·cm Haltemoment (13,5 kg·cm Stellmoment) und stellt 60° in 0,055 s – bei nur 81 g Gewicht.
- Spannungsbereich 4,8 – 8,4 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 13,5 kg·cm @ 4,8 V · 16,5 kg·cm @ 6 V · 20 kg·cm @ 7,4 V · 22,5 kg·cm @ 8,4 V.
- Stellzeit 0,090 s/60° @ 4,8 V · 0,070 s/60° @ 6 V · 0,055 s/60° @ 7,4 V · 0,050 s/60° @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor. 2 Kugellager.
- Abtrieb 25T, 6 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Das klassische 20-mm-Standardservo für Turbinenjets, Kunstflug- und Großmodelle: Ruder, Fahrwerksklappen und alles, was Kraft und Rückstellgenauigkeit verlangt.
Technische Daten
| Gewicht | 81 g |
| Abmessungen | 40,5 x 20 x 40 mm |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 4,8 – 8,4 V |
| Verzahnung | 25T, 6 mm |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Kugellager | 2 Kugellager |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC |
| Betriebsfrequenz | 1520 µs / 333 Hz |
| Impulsweite | 500 µs – 2500 µs |
| Programmierbar | Ja |
| Haltemoment | 13,5 kg·cm @ 4,8 V · 16,5 kg·cm @ 6 V · 20 kg·cm @ 7,4 V · 22,5 kg·cm @ 8,4 V |
| Stellmoment | 9 kg·cm @ 4,8 V · 11 kg·cm @ 6 V · 13,5 kg·cm @ 7,4 V · 15 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,090 s/60° @ 4,8 V · 0,070 s/60° @ 6 V · 0,055 s/60° @ 7,4 V · 0,050 s/60° @ 8,4 V |
| Max. Strom | 4,55 A @ 6 V · 5,12 A @ 7,4 V · 6,15 A @ 8,4 V |
Passendes Zubehör
- Aluminium-Servohebel 25T/6 mm: Servohebel 0625.0T rot, Servohebel 0625.11, Servohebel 0625.23, Servohebel 0625.23T, Servohebel 0625.25T rot, Servohebel 0625.32, Servohebel 0625.38, Servohebel 0625.40, Servohebel 0625.50, Servohebel 0625.60, Servohebel 25T-6B, Servohebel 25T-6C, Servoscheibe 0625.6D, Doppelhebel 0625.25T, Doppelhebel 0625.45 rot mit Offset
- CHASERVO Programming Tool #5 zum Programmieren
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
