CHASERVO HV5013 – 17 mm HV-Servo, 60 kg
CHASERVO HV5013 – 17 mm HV-Servo, 60 kg
Art.Nr. CHA-HV5013
CHASERVO HV5013 – 17 mm HV-Servo, 60 kg: 50,0 kg·cm Haltemoment, 0,13 s/60° Stellzeit, 68 g, 40,5 x 17 x 40 mm.
Produktbeschreibung

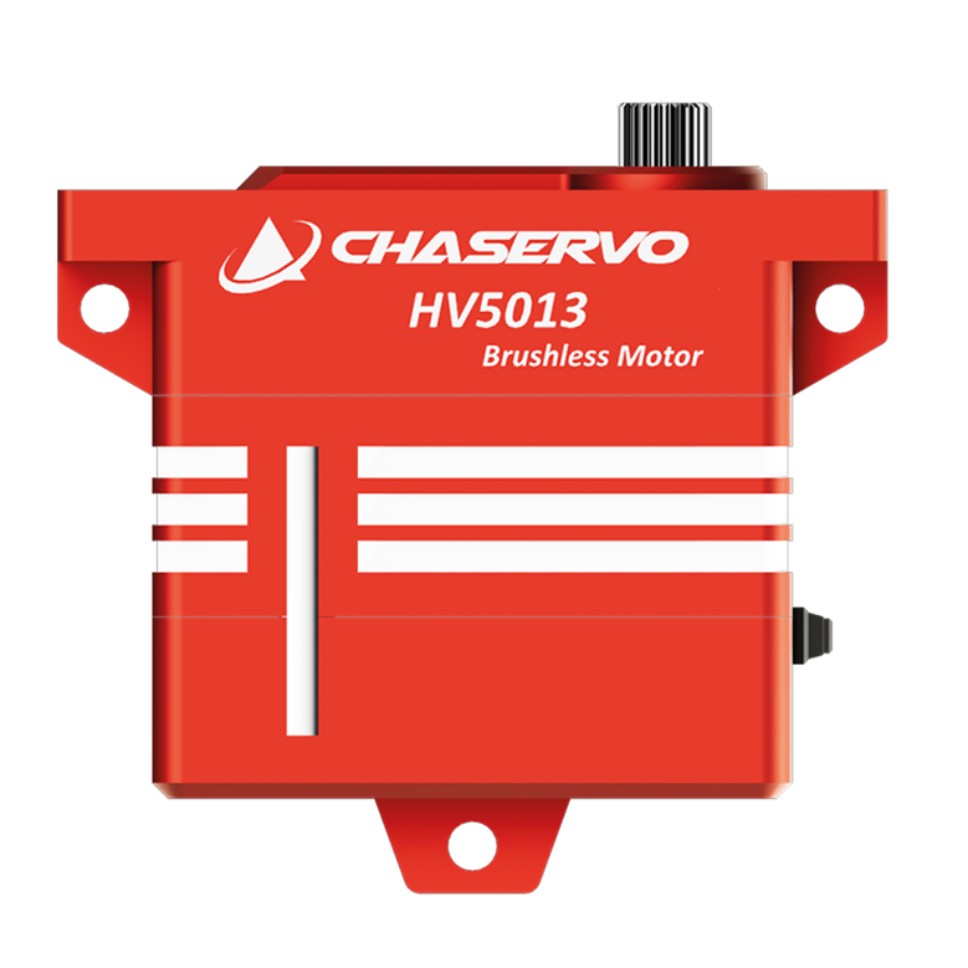

CHASERVO HV5013 – 17 mm HV-Servo, 60 kg
Das CHASERVO HV5013 ist ein 17 mm dünnes HV-Servo (Hochvolt) mit 4-Pol-Brushless-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 50,0 kg·cm Haltemoment (42,5 kg·cm Stellmoment) und stellt 60° in 0,13 s – bei nur 68 g Gewicht.
- Spannungsbereich 6,0 – 8,4 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 40,0 kg·cm @ 6 V · 50,0 kg·cm @ 7,4 V · 60,0 kg·cm @ 8,4 V.
- Stellzeit 0,16 s/60° @ 6 V · 0,13 s/60° @ 7,4 V · 0,11 s/60° @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor.
- Abtrieb 25T – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Ein Standardservo für Turbinenjets und Großmodelle: Ruder, Fahrwerksklappen, Bugradlenkung. Kompakt im 15/17-mm-Format, aber mit Kräften, für die früher ein 20-mm-Servo nötig war.
Technische Daten
| Abmessungen | 40,5 x 17 x 40 mm |
| Gewicht | 68 g |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 6,0 – 8,4 V |
| Verzahnung | 25T |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Positionssensor | Potentiometer |
| Motor | 4-Pol-Brushless |
| Betriebsfrequenz | 1520 µs / 333 Hz |
| Impulsweite | 900 µs – 2100 µs |
| Programmierbar | Ja |
| Haltemoment | 40,0 kg·cm @ 6 V · 50,0 kg·cm @ 7,4 V · 60,0 kg·cm @ 8,4 V |
| Stellmoment | 34,0 kg·cm @ 6 V · 42,5 kg·cm @ 7,4 V · 51,0 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,16 s/60° @ 6 V · 0,13 s/60° @ 7,4 V · 0,11 s/60° @ 8,4 V |
| Max. Strom | 8,5 A @ 6 V · 10,3 A @ 7,4 V · 11,8A @ 8,4 V |
Passendes Zubehör
- CHASERVO Servorahmen für HV5013
- CHASERVO Programming Tool #5 zum Programmieren
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
