CHASERVO HV75H – 7,5 mm HV-Servo, 6,5 kg
CHASERVO HV75H – 7,5 mm HV-Servo, 6,5 kg
Art.Nr. CHA-HV75H
Produktbeschreibung

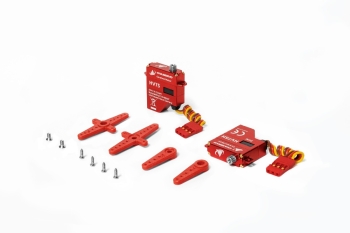

CHASERVO HV75H – 7,5 mm HV-Servo, 6,5 kg

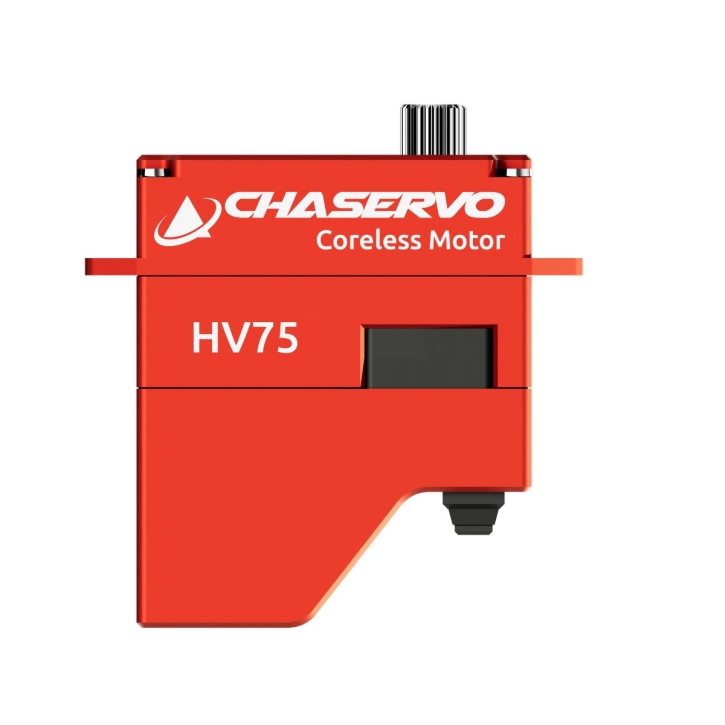

Das CHASERVO HV75H ist ein 7,5 mm dünnes HV-Servo (Hochvolt) mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 6,0 kg·cm Haltemoment (4,0 kg·cm Stellmoment) und stellt 60° in 0,10 s – bei nur 12 g Gewicht. Die Ausführung H ist für den horizontalen (liegenden) Einbau in flachen Flächen ausgelegt – Bauform siehe Datenblatt im Download.
- Spannungsbereich 4,8 – 8,4 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 4,5 kg·cm @ 6 V · 6,0 kg·cm @ 7,4 V · 6,5 kg·cm @ 8,4 V.
- Stellzeit 0,13 s/60° @ 6 V · 0,10 s/60° @ 7,4 V · 0,09 s/60° @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor.
- Abtrieb 15T, 4 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Ein Flächenservo für Segler, Motormodelle und Jets bis etwa 3 m Spannweite: Querruder, Wölbklappen und Landeklappen, aber auch Höhen- und Seitenruder an kompakten Modellen. Die Ausführung H ist für den liegenden Einbau in dünnen Flächen gedacht.
Technische Daten
| Abmessungen | 23 x 7,5 x 27,5 mm |
| Gewicht | 12 g |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 4,8 – 8,4 V |
| Verzahnung | 15T, 4 mm |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC |
| Betriebsfrequenz | 1520 µs / 333 Hz |
| Impulsweite | 900 µs – 2100 µs |
| Programmierbar | Ja |
| Haltemoment | 4,5 kg·cm @ 6 V · 6,0 kg·cm @ 7,4 V · 6,5 kg·cm @ 8,4 V |
| Stellmoment | 3,0 kg·cm @ 6 V · 4,0 kg·cm @ 7,4 V · 4,5 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,13 s/60° @ 6 V · 0,10 s/60° @ 7,4 V · 0,09 s/60° @ 8,4 V |
| Ausführung | HV75H |
Passendes Zubehör
- Aluminium-Servohebel 15T/4 mm: Servohebel 0415.04 DLG/F3K, Servohebel 0415.13
- CHASERVO Programming Tool #5 zum Programmieren
Weitere Ausführungen: CHASERVO HV75
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
