CHASERVO HV85H – 8,5 mm HV-Servo, 9,8 kg
CHASERVO HV85H – 8,5 mm HV-Servo, 9,8 kg
Art.Nr. CHA-HV85H
Produktbeschreibung

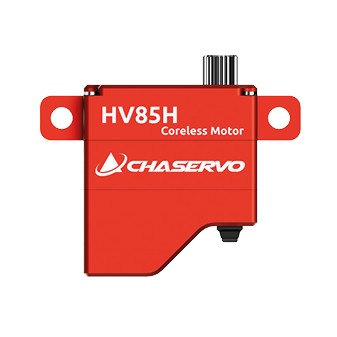

CHASERVO HV85H – 8,5 mm HV-Servo, 9,8 kg
Das CHASERVO HV85H ist ein 8,5 mm dünnes HV-Servo (Hochvolt) mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 9,0 kg·cm Haltemoment (8,2 kg·cm Stellmoment) und stellt 60° in 0,12 s – bei nur 14 g Gewicht. Die Ausführung H ist für den horizontalen (liegenden) Einbau in flachen Flächen ausgelegt – Bauform siehe Datenblatt im Download.
- Spannungsbereich 3,3 – 9,0 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 7,2 kg·cm @ 6 V · 9,0 kg·cm @ 7,4 V · 9,8 kg·cm @ 8,4 V.
- Stellzeit 0,16 s/60° @ 6 V · 0,12 s/60° @ 7,4 V · 0,11 s/60° @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor. 2 Kugellager.
- Abtrieb 25T, 5 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Ein Flächenservo für Segler, Motormodelle und Jets bis etwa 3 m Spannweite: Querruder, Wölbklappen und Landeklappen, aber auch Höhen- und Seitenruder an kompakten Modellen. Die Ausführung H ist für den liegenden Einbau in dünnen Flächen gedacht.
Technische Daten
| Abmessungen | 24 x 8,5 x 26,5 mm |
| Gewicht | 14 g |
| Verzahnung | 25T, 5 mm |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 3,3 – 9,0 V |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Kugellager | 2 Kugellager |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC |
| Betriebsfrequenz | 1520 µs / 333 Hz |
| Impulsweite | 900 µs – 2100 µs |
| Programmierbar | Ja |
| Haltemoment | 7,2 kg·cm @ 6 V · 9,0 kg·cm @ 7,4 V · 9,8 kg·cm @ 8,4 V |
| Stellmoment | 6,5 kg·cm @ 6 V · 8,2 kg·cm @ 7,4 V · 8,9 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,16 s/60° @ 6 V · 0,12 s/60° @ 7,4 V · 0,11 s/60° @ 8,4 V |
| Max. Strom | 0,86 A @ 6 V · 1,08 A @ 7,4 V · 1,35 A @ 8,4 V |
| Ausführung | HV85H |
Lieferumfang
Servo inkl. Verkabelung, Kunststoff-Servohebel + 1 Aluminium-Servohebel, Befestigungsmaterial.
Passendes Zubehör
- CHASERVO Servorahmen für HV85H
- CHASERVO Getriebesatz HV85
- Aluminium-Servohebel 25T/5 mm: Servohebel 0525.20, Servohebel 25T-5 rot
- CHASERVO Programming Tool #5 zum Programmieren
Weitere Ausführungen: CHASERVO HV85
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
Downloads
| Datei | Dateigröße |
|---|---|
| product_saftey_information_accessories.pdf (2.63 MB) | 2.63 MB |
| produktsicheheitshinweis_Zubehoer.pdf (2.63 MB) | 2.63 MB |
| CHASERVO_HV85_Datenblatt.pdf (0.70 MB) | 0.70 MB |
