CHASERVO LV06N – 6 mm LV-Servo, 1,9 kg
CHASERVO LV06N – 6 mm LV-Servo, 1,9 kg
Art.Nr. CHA-LV06N
Produktbeschreibung

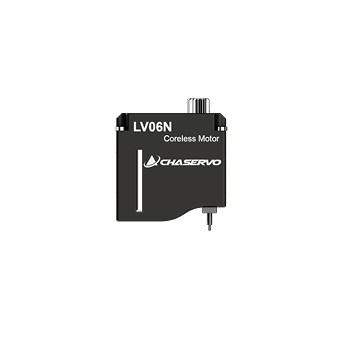

CHASERVO LV06N – 6 mm LV-Servo, 1,9 kg
Das CHASERVO LV06N ist ein 6 mm dünnes LV-Servo (Niedervolt) mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 4,2 V liefert es 1,45 kg·cm Haltemoment (1,3 kg·cm Stellmoment) und stellt 60° in 0,066 s – bei nur 6,1 g Gewicht. Die Ausführung N ist die neutrale Variante der Serie (Bauform siehe Datenblatt im Download).
- Niedervolt-Servo für 3,3 – 5,0 V: direkt am 1s-LiPo oder 4,8-V-Empfängerakku – nicht an 2s-LiPo betreiben.
- Haltemoment 1,0 kg·cm @ 3,3 V · 1,45 kg·cm @ 4,2 V · 1,9 kg·cm @ 5 V.
- Stellzeit 0,077 s/60° @ 3,3 V · 0,066 s/60° @ 4,2 V · 0,055 s/60° @ 5 V.
- Präzisions-Potentiometer als Positionssensor. 2 Kugellager.
- Abtrieb 15T, 4 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Dünner geht kaum: Das Servo verschwindet komplett in schlanken Flächenprofilen und ist die erste Wahl für Querruder, Wölbklappen und Landeklappen an Seglern (F3K, F3J, F5J, Hangsegler) sowie an kleinen Jets und Elektromodellen.
Technische Daten
| Abmessungen | 19 x 6 x 18,5 mm |
| Gewicht | 6,1 g |
| Verzahnung | 15T, 4 mm |
| Nennspannung | DC 4,2 V |
| Spannungsbereich | DC 3,3 – 5,0 V |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Kugellager | 2 Kugellager |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC |
| Betriebsfrequenz | 1520 µs / 20 kHz |
| Impulsweite | 900 µs – 2100 µs |
| Programmierbar | Ja |
| Haltemoment | 1,0 kg·cm @ 3,3 V · 1,45 kg·cm @ 4,2 V · 1,9 kg·cm @ 5 V |
| Stellmoment | 1,0 kg·cm @ 3,3 V · 1,3 kg·cm @ 4,2 V · 1,7 kg·cm @ 5 V |
| Stellzeit (ohne Last) | 0,077 s/60° @ 3,3 V · 0,066 s/60° @ 4,2 V · 0,055 s/60° @ 5 V |
| Max. Strom | 0,39 A @ 3,3 V · 0,64 A @ 4,2 V · 0,79 A @ 5 V |
| Ausführung | LV06N |
Lieferumfang
Servo, Kunststoff-Servohebel, Befestigungsmaterial.
Passendes Zubehör
- CHASERVO Getriebesatz HV06/LV06
- Aluminium-Servohebel 15T/4 mm: Servohebel 0415.04 DLG/F3K, Servohebel 0415.13
- CHASERVO Programming Tool #5 zum Programmieren
Weitere Ausführungen: CHASERVO LV06H, CHASERVO LV06
Lieferbar innerhalb einer Woche.
