JetCat P220-RXi – Turbine 220 N mit Starter-Generator
JetCat P220-RXi – Turbine 220 N mit Starter-Generator
Art.Nr. JC-P220-RXi
Produktbeschreibung

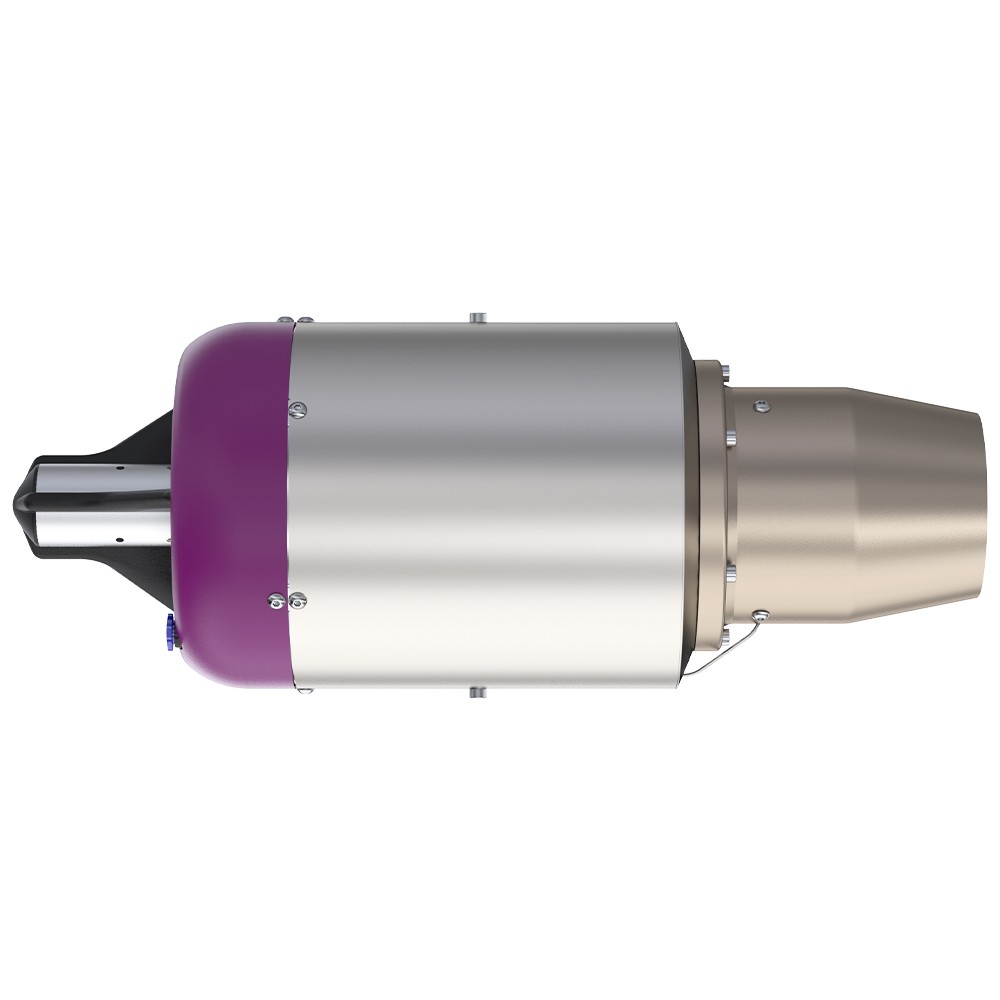

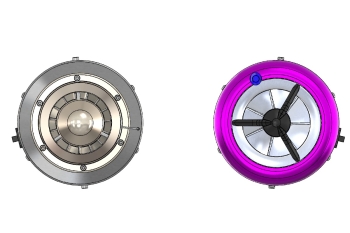

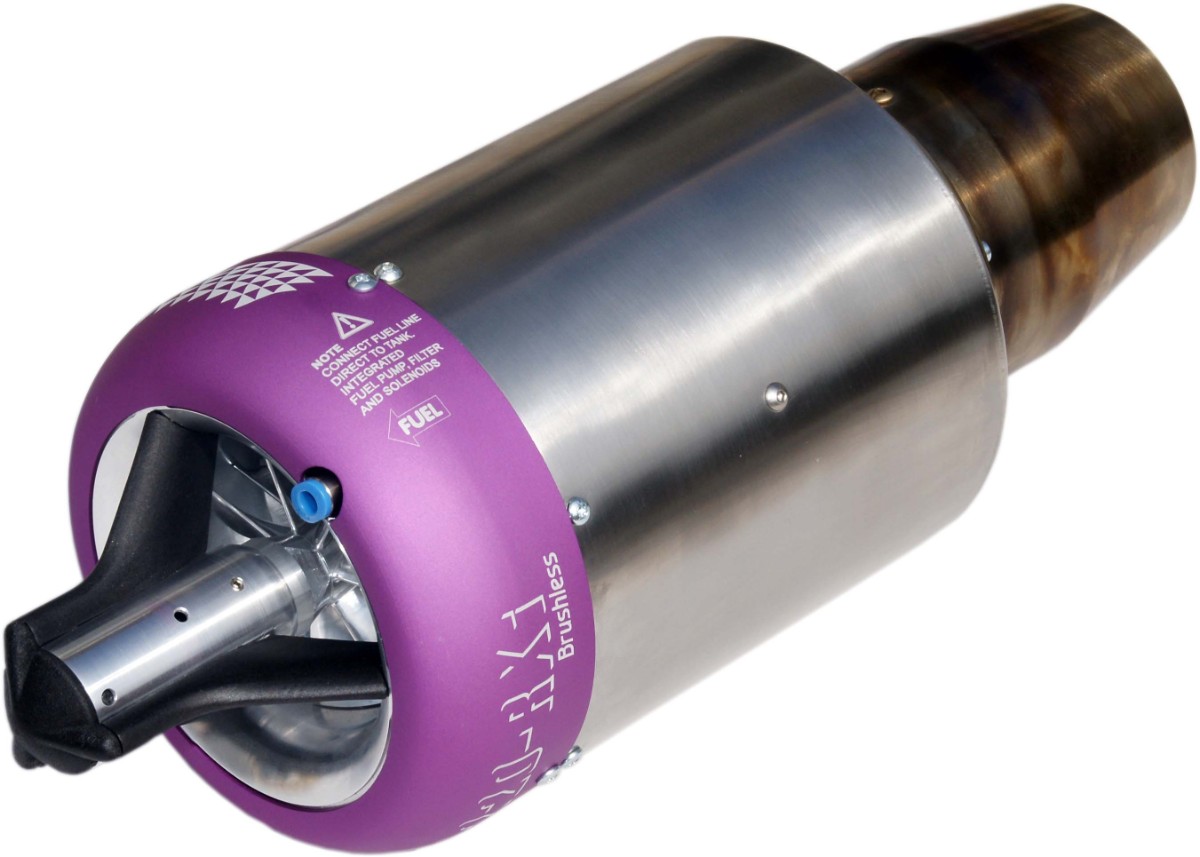

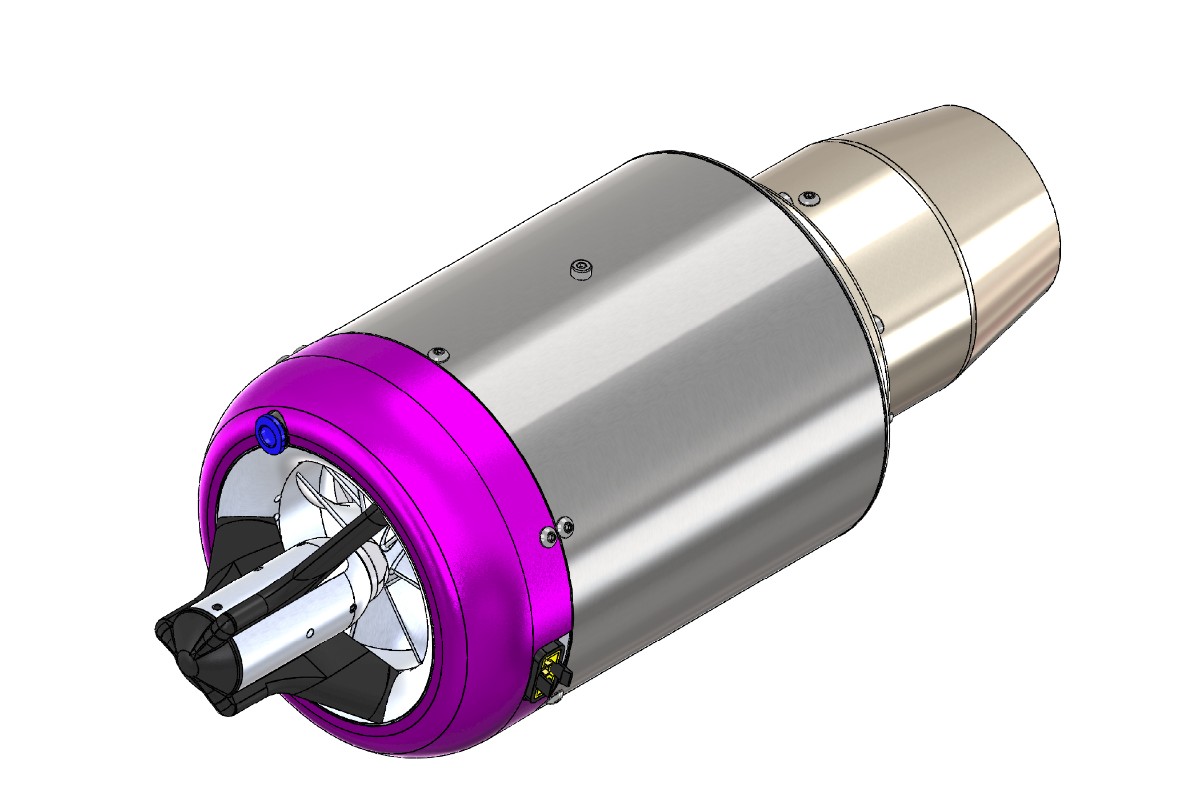

JetCat P220-RXi – Turbine 220 N mit Starter-Generator
Die JetCat P220-RXi ist die Turbine für große Modelle, die leicht bleiben sollen: 220 N Schub bei nur 1.930 g Systemgewicht – inklusive integrierter bürstenloser Kraftstoffpumpe, Ventilen, Kraftstofffilter und Starter-Generator, der den Turbinenakku im Flug nachlädt. Laserverschweißtes Edelstahlgehäuse, ECU V12 mit Telemetrie.
Auf einen Blick
- Schub: 9–220 N
- Gewicht: 1930 g
- Durchmesser 116,8 mm, Länge 307 mm inkl. Starter
- Verbrauch bei Volllast: 725 ml/min
- Maximaldrehzahl: 117.000 1/min
- Kraftstoff: Kerosin (Jet A-1) mit 5 % Turbinenöl
- Akku: 3s LiFePo4
Technik
- Bürstenloses Starter-/Generatorsystem: der Turbinenakku wird nach dem Start im Flug nachgeladen, optional über BMS auch die Empfängerakkus
- Integrierte bürstenlose, vollgekapselte Kraftstoffpumpe – kein Wellendichtring, kein Schlauch zwischen Pumpe und Turbine
- Vollmetall-Kraftstoffverteilung mit Filter und Magnetventilen, aus dem Vollen gefräst
- Kontaktlose Starterkupplung – kein Durchrutschen durch Schmutz oder O-Ring-Verschleiß
- JetCat Autostart: direkter Kerosinstart, interner Temperatursensor
- ECU V12.0 mit digitalem Bus-System – nur ein Kabel und ein Schlauch zwischen Turbine und ECU, Telemetrie integriert
- Integrierter Luftdruck- und Temperatursensor: die Regelung passt sich automatisch an Höhe und Wetter an
- Auto-Power-Down: die ECU schaltet sich nach dem Abkühlen selbst ab, die RC-Anlage darf vorher aus
- ID-Chip auf der Turbinenseite, Bus-Anschluss für Smoke-Pumpe und Beleuchtungssteuerung (LCU)
- Lagerschmierung über 5 % Ölanteil im Kerosin
- Made in Germany, 36 Monate Garantie
Passende Modelle
Passt in die GLOBAL Viper 2,8 m (190–250 N) und in Scale-Jets von 15 bis 22 kg. Unsicher, welche Turbine zu deinem Modell passt? Ruf uns an – wir fliegen JetCat selbst.
Technische Daten
| Druckverhältnis | 3,9 |
| Massenstrom | 0,45 kg/s |
| Kraftstoffverbrauch Volllast | 725 ml/min |
| Kraftstoffverbrauch Leerlauf | 130 ml/min |
| Gewicht | 1930 g |
| Durchmesser | 116,8 mm |
| Länge inkl. Starter | 307 mm |
| Abgastemperatur | 480-750 °C |
| Leerlaufdrehzahl | 35000 1/min |
| Maximaldrehzahl | 117000 1/min |
| Leerlaufschub | 9 N |
| Schub bei Maximaldrehzahl | 220 N |
| Abgasgeschwindigkeit | 1760 km/h |
| Strahlleistung | 53,8 kW |
| Spez. Verbrauch (SFC) bei Maximaldrehzahl | 0,158 kg/Nh |
Lieferumfang
Turbine mit sämtlichem Zubehör zum Einbau und Betrieb (ECU, Pumpe, Ventile, Kabel, Schläuche, Befestigungsschelle) – ohne Akku.
Videos des Herstellers: Video 1, Video 2, Video 3, Video 4
Datenblatt, Maßzeichnung, Anschlussplan und Bedienungsanleitung als PDF im Download. Lieferzeit auf Anfrage – Preis inkl. 19 % MwSt.
Hersteller-Artikelnummer: 71152-0000
Downloads
| Datei | Dateigröße |
|---|---|
| Product_safety_Information_Turbines_Jetcat.pdf (2.22 MB) | 2.22 MB |
| Produktsicherheitshinweis_Modellturbinen_Jetcat.pdf (2.22 MB) | 2.22 MB |
| JetCat_P220-RXi_Datenblatt.pdf (5.95 MB) | 5.95 MB |
| JetCat_P220-RXi_Abmessungen.pdf (2.16 MB) | 2.16 MB |
| JetCat_RX-RXi_Bedienungsanleitung.pdf (4.17 MB) | 4.17 MB |
| JetCat_RXi_Anschlussplan_ECU-V12.pdf (0.45 MB) | 0.45 MB |
| JetCat_RXi_BMS_Beilagblatt.pdf (1.15 MB) | 1.15 MB |
