Produktbeschreibung

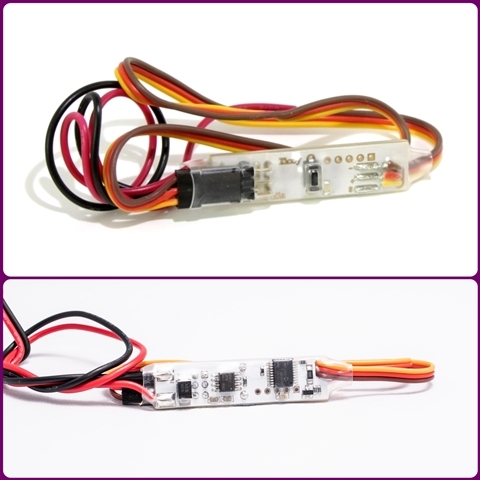

Kontroller für elektrische Bremsen

Elektronischer Kontroller für elektrische Bremsen bis zu 12V und 3A.

- Der Kontroller hat 2 Anschlüsse für zwei Bremsen.

- Leichte Programmierung des Endpunkte und Modi für pulsierende Bremsen (ABS Effekt)



ANLEITUNG:

- Servo-Kabel am Empfänger anschließen

- Das rote (+ Pol) und das schwarze Kabel an eine Batterie anschließen (2S oder 3S Lipo, 5 NiCD/ NiMH, 3S Lipo nicht für Bremsen auf 6V Basis empfohlen)

- Bremsen an den Ausgängen anschließen

Einstellung:

- Power EIN beim Sender und BREMSEN Geber auf Minimum (entspricht Bremse AUS)

- Power EIN des Empfängers während den Druckschalter am Kontroller gedrückt hält, sobald die blaue LED leuchtet, kann der Knopf los gelassen werden.

- Die blaue LED blinkt mit einer Sequence von 1, bitte überprüfen sie, dass das Signal für Bremse in der AUS-Position steht und drücken sie dann einmal auf den Druckknopf.

- Jetzt blinkt die LED mit einer Sequence von 2. Setzen sie das Signal der Bremse auf Maximum und drücken sie den Druckknopf.

- Hiermit sind die Positionen des Gebers im Kontroller gespeichert. Bie Bremse reagiert proportional von AUS bis Maximum.

Einstellung der ABS Funktion:

-  Der Kontroller unterstützt 5 verschiedene Brems-Modi, dies erlaubt das Drehen des Rades, obwohl die maximale Brems-Kraft eingestellt ist, so wird vermieden, dass Reifen zu stark an einzelnen Stellen abgenutzt werden. Drücken sie einfach den Druckknopf, um durch die 5 Modi durchzuschalten. Überprüfen sie am Rad inwieweit das Pulsieren der Bremse ihren Vorstellungen entspricht.

Maximale Bremseinstellung kann nach dem Programmieren des Kontrollers auf dem Flugfeld durch verringern des Geberweges am Sender eingestellt werden.



Downloads

Datei Dateigröße
Anleitung_BREMS_Kontroller.pdf  (0.34 MB) 0.34 MB
