CHASERVO HV95 – 9,5 mm HV-Servo, 11,5 kg
CHASERVO HV95 – 9,5 mm HV-Servo, 11,5 kg
Art.Nr. CHA-HV95
Produktbeschreibung
CHASERVO HV95 – 9,5 mm HV-Servo, 11,5 kg

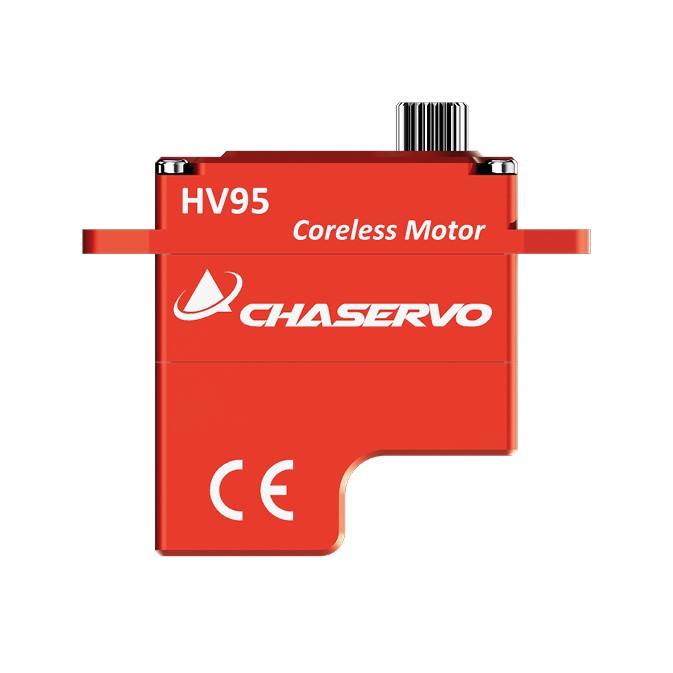

Das CHASERVO HV95 ist ein 9,5 mm dünnes HV-Servo (Hochvolt) mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 10,5 kg·cm Haltemoment (9,3 kg·cm Stellmoment) und stellt 60° in 0,15 s – bei nur 21,7 g Gewicht.
- Spannungsbereich 4,8 – 8,4 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
- Haltemoment 8,5 kg·cm @ 6 V · 10,5 kg·cm @ 7,4 V · 11,5 kg·cm @ 8,4 V.
- Stellzeit 0,17 s/60° @ 6 V · 0,15 s/60° @ 7,4 V · 0,12 s/60° @ 8,4 V.
- Präzisions-Potentiometer als Positionssensor. 2 Kugellager.
- Abtrieb 25T, 6 mm – passende CHASERVO-Aluminiumhebel siehe unten.
- Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).
Einsatz
Ein Flächenservo für Segler, Motormodelle und Jets bis etwa 3 m Spannweite: Querruder, Wölbklappen und Landeklappen, aber auch Höhen- und Seitenruder an kompakten Modellen. Die Ausführung H ist für den liegenden Einbau in dünnen Flächen gedacht.
Technische Daten
| Abmessungen | 30 x 9,5 x 33,5 mm |
| Gewicht | 21,7 g |
| Verzahnung | 25T, 6 mm |
| Nennspannung | DC 7,4 V |
| Spannungsbereich | DC 4,8 – 8,4 V |
| Gehäusematerial | Aluminium |
| Getriebematerial | Metallgetriebe (gehärteter Stahl) |
| Kugellager | 2 Kugellager |
| Positionssensor | Potentiometer |
| Motor | Coreless-DC |
| Betriebsfrequenz | 1520 µs / 333 Hz |
| Impulsweite | 500 µs – 2500 µs |
| Programmierbar | Ja |
| Haltemoment | 8,5 kg·cm @ 6 V · 10,5 kg·cm @ 7,4 V · 11,5 kg·cm @ 8,4 V |
| Stellmoment | 7,5 kg·cm @ 6 V · 9,3 kg·cm @ 7,4 V · 10,2 kg·cm @ 8,4 V |
| Stellzeit (ohne Last) | 0,17 s/60° @ 6 V · 0,15 s/60° @ 7,4 V · 0,12 s/60° @ 8,4 V |
| Max. Strom | 1,16 A @ 6 V · 1,32 A @ 7,4 V · 1,58 A @ 8,4 V |
Lieferumfang
Servo inkl. Verkabelung, Kunststoff-Servohebel, Befestigungsmaterial.
Passendes Zubehör
- CHASERVO Getriebesatz HV95
- Aluminium-Servohebel 25T/6 mm: Servohebel 0625.0T rot, Servohebel 0625.11, Servohebel 0625.23, Servohebel 0625.23T, Servohebel 0625.25T rot, Servohebel 0625.32, Servohebel 0625.38, Servohebel 0625.40, Servohebel 0625.50, Servohebel 0625.60, Servohebel 25T-6B, Servohebel 25T-6C, Servoscheibe 0625.6D, Doppelhebel 0625.25T, Doppelhebel 0625.45 rot mit Offset
- CHASERVO Programming Tool #5 zum Programmieren
Weitere Ausführungen: CHASERVO HV95H
Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
