CHASERVO HV95H – 9,5 mm HV-Servo, 11,5 kg

Art.Nr. CHA-HV95H

CHASERVO HV95H – 9,5 mm HV-Servo, 11,5 kg: 10,5 kg·cm Haltemoment, 0,15 s/60° Stellzeit, 21,7 g, 30 x 9,5 x 33,5 mm.

  Mehr Details   Downloads   CHASERVO

Produktbeschreibung

CHASERVO HV95H – 9,5 mm HV-Servo, 11,5 kg

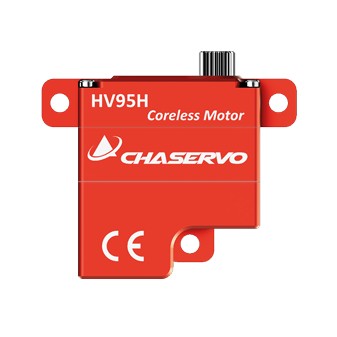

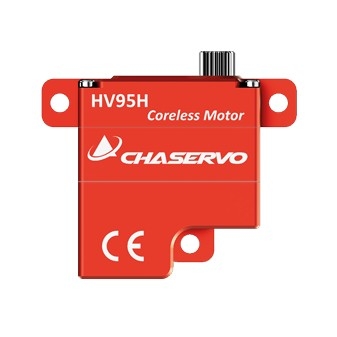

Das CHASERVO HV95H ist ein 9,5 mm dünnes HV-Servo (Hochvolt) mit Coreless-DC-Motor, Aluminiumgehäuse und Metallgetriebe. Bei 7,4 V liefert es 10,5 kg·cm Haltemoment (9,3 kg·cm Stellmoment) und stellt 60° in 0,15 s – bei nur 21,7 g Gewicht. Die Ausführung H ist für den horizontalen (liegenden) Einbau in flachen Flächen ausgelegt – Bauform siehe Datenblatt im Download.

  • Spannungsbereich 4,8 – 8,4 V – läuft direkt am 2s-LiPo (HV), ohne Regler.
  • Haltemoment 8,5 kg·cm @ 6 V · 10,5 kg·cm @ 7,4 V · 11,5 kg·cm @ 8,4 V.
  • Stellzeit 0,17 s/60° @ 6 V · 0,15 s/60° @ 7,4 V · 0,12 s/60° @ 8,4 V.
  • Präzisions-Potentiometer als Positionssensor. 2 Kugellager.
  • Abtrieb 25T, 6 mm – passende CHASERVO-Aluminiumhebel siehe unten.
  • Programmierbar: Mitte, Endpunkte, Laufrichtung und Softstart mit dem CHASERVO Programming Tool (siehe Zubehör).

Einsatz

Ein Flächenservo für Segler, Motormodelle und Jets bis etwa 3 m Spannweite: Querruder, Wölbklappen und Landeklappen, aber auch Höhen- und Seitenruder an kompakten Modellen. Die Ausführung H ist für den liegenden Einbau in dünnen Flächen gedacht.

Technische Daten

Abmessungen30 x 9,5 x 33,5 mm
Gewicht21,7 g
Verzahnung25T, 6 mm
NennspannungDC 7,4 V
SpannungsbereichDC 4,8 – 8,4 V
GehäusematerialAluminium
GetriebematerialMetallgetriebe (gehärteter Stahl)
Kugellager2 Kugellager
PositionssensorPotentiometer
MotorCoreless-DC
Betriebsfrequenz1520 µs / 333 Hz
Impulsweite500 µs – 2500 µs
ProgrammierbarJa
Haltemoment8,5 kg·cm @ 6 V · 10,5 kg·cm @ 7,4 V · 11,5 kg·cm @ 8,4 V
Stellmoment7,5 kg·cm @ 6 V · 9,3 kg·cm @ 7,4 V · 10,2 kg·cm @ 8,4 V
Stellzeit (ohne Last)0,17 s/60° @ 6 V · 0,15 s/60° @ 7,4 V · 0,12 s/60° @ 8,4 V
Max. Strom1,16 A @ 6 V · 1,32 A @ 7,4 V · 1,58 A @ 8,4 V
AusführungHV95H

Lieferumfang

Servo inkl. Verkabelung, Kunststoff-Servohebel, Befestigungsmaterial.

Passendes Zubehör

Weitere Ausführungen: CHASERVO HV95

Datenblatt des Herstellers als PDF im Download. Lieferbar innerhalb einer Woche.
