Produktbeschreibung

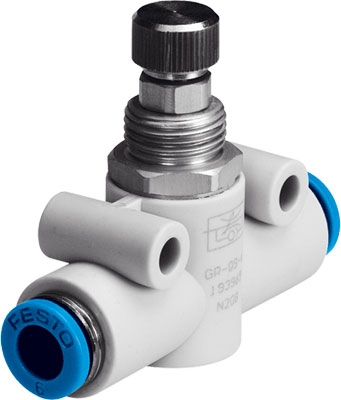

Drossel-Rückschlagventil GR-QS-3
Einstellbare Durchflussmenge in einer Durchflussrichtung.
Datenblatt
|
|
Merkmal |
Werte |
|
|
Ventilfunktion |
Drossel-Rückschlagfunktion |
Pneumatischer Anschluss 1 |
QS-3 |
Pneumatischer Anschluss 2 |
QS-3 |
Einstellelement |
Rändelschraube |
Befestigungsart |
mit Zubehör
mit Durchgangsbohrung
Fronttafeleinbau
wahlweise: |
Normalnenndurchfluss in Drosselrichtung |
25 l/min |
Normalnenndurchfluss in Rückschlagrichtung |
65 ... 70 l/min |
Betriebsdruck |
0,2 ... 10 bar |
Umgebungstemperatur |
-10 ... 60 °C |
Werkstoffinformation Gehäuse |
PA-verstärkt |
Einbaulage |
beliebig |
Normaldurchfluss in Drosselrichtung 6 -> 0 bar |
100 l/min |
Normaldurchfluss in Rückschlagrichtung 6 -> 0 bar |
125 ... 135 l/min |
Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs- und Steuermedium |
Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Mediumstemperatur |
-10 ... 60 °C |
Produktgewicht |
15 g |
Werkstoffhinweis |
RoHS konform |
Werkstoffinformation Dichtungen |
NBR |
Werkstoffinformation Lösering |
POM |
Werkstoffinformation Regulierschraube |
vernickelt
Messing |
|
|
