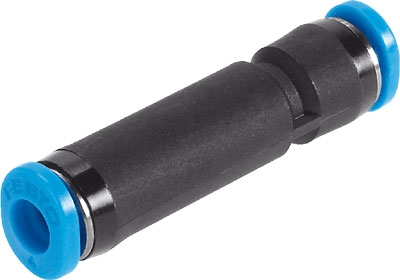

Push-in connector, self-sealing QSMK-4
product description
Push-in connector, self-sealing QSMK-4
Sperr-Steckverbindung
QSMK-4
Pneumatischer Anschluss 1: Steckanschluss 4mm
Pneumatischer Anschluss 2: Steckanschluss 4mm
Baugröße | Standard |
Nennweite [mm] | 1,6 |
Zulässiger Schlauchtyp | PAN- PAN-MF- PAN-R- PAN-V0- PEN- PFAN- PLN- PTFEN- PUN- PUN-CM- PUN-DUO- PUN-H- PUN-H-DUO- PUN-S- PUN-S-DUO- PUN-V0- |
Schlaucheinstecktiefe [mm] | 11,5 |
Einbaulage | beliebig |
Gebindegröße | 1 |
Konstruktiver Aufbau | Push-Pull-Prinzip |
Betriebsdruck kompletter Temperaturbereich [bar] | -0,95 bis 6 |
Temperaturabhängiger Betriebsdruck [bar] | -0,95 bis 14 |
Maritime Klassifizierung | siehe Zertifikat |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
Umgebungstemperatur [°C] | -10 bis 80 |
Produktgewicht [g] | 3,5 |
Pneumatischer Anschluss 1 | für Schlauch Außendurchmesser 4 mm |
Pneumatischer Anschluss 2 | für Schlauch Außendurchmesser 4 mm |
Farbe Lösering | blau |
Werkstoffhinweis | RoHS konform |
Werkstoff Gehäuse | PBT |
Werkstoff Lösering | POM |
Werkstoff Schlauchdichtung | NBR |
Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
Gewicht | 3,5 g / Stk. |
GTIN | 4052568034726 |
RoHS konform | Ja |
Hersteller | Festo |
